TP+ Planet Redüktör

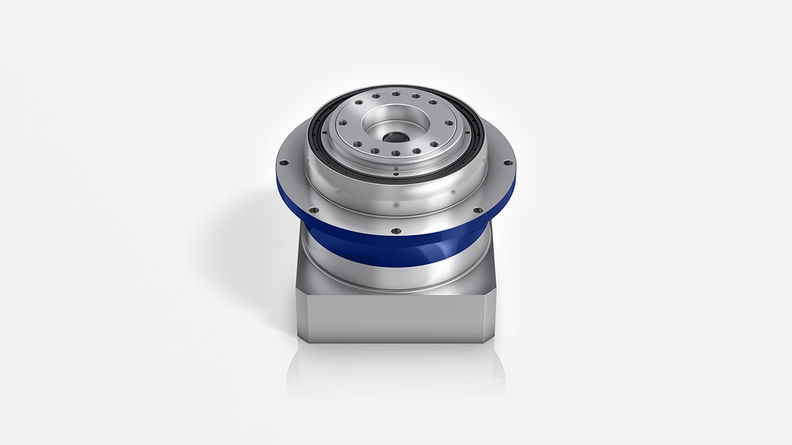

  • TP+ Planet Redüktör

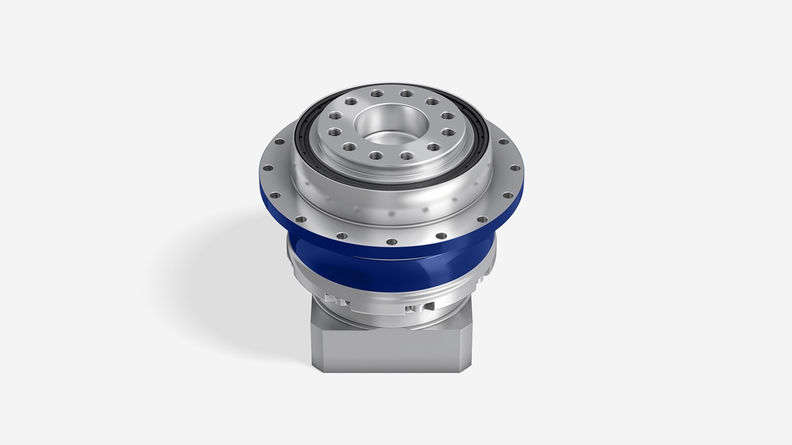

  • TP+ HIGH TORQUE Planet Redüktör

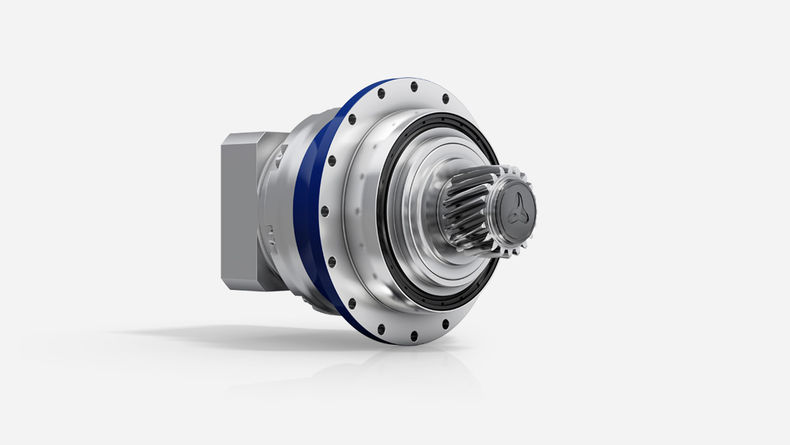

  • TP+ HIGH TORQUE Planet Redüktör, Pinyonlu

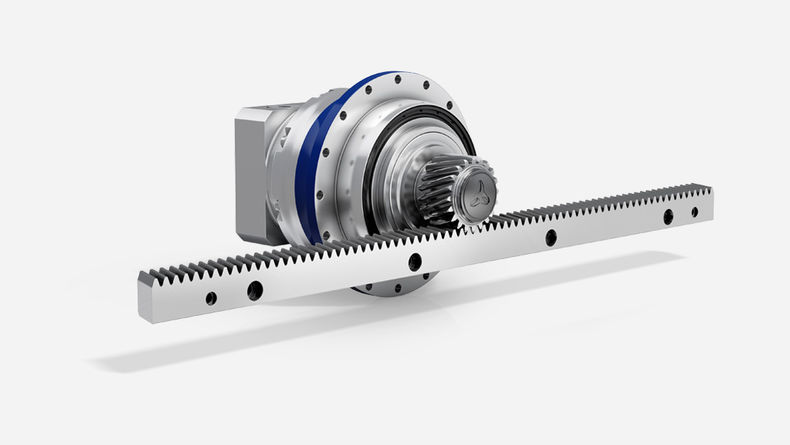

  • Advanced Linear System, TP+ HIGH TORQUE Planet Redüktör ile

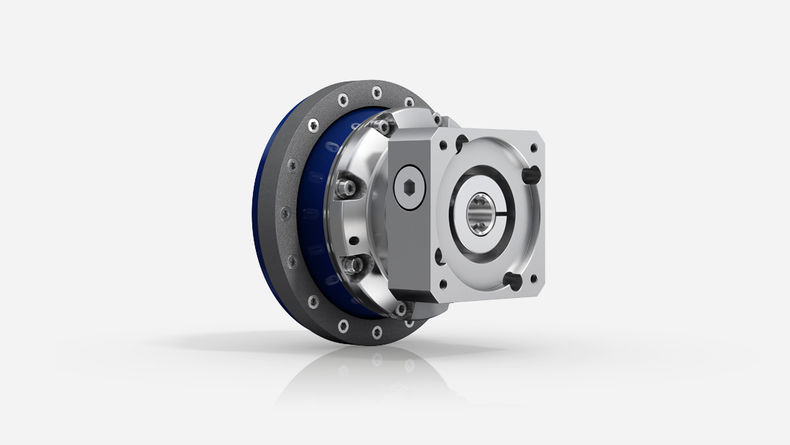

  • TP+ Planet Redüktör, Montaj Yardım Aparatı dahil

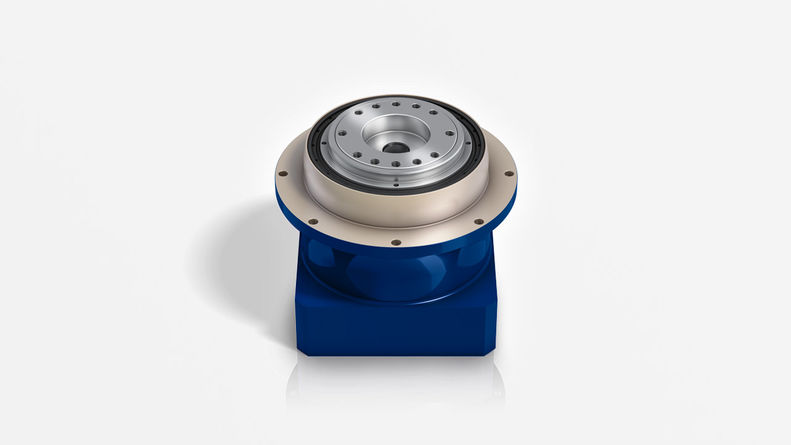

  • TP+ Planet Redüktör, Korozyona Dayanıklı Tasarım

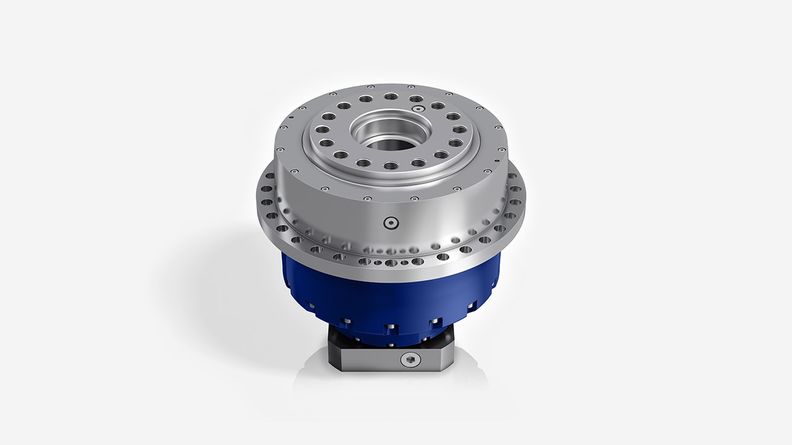

  • TP+ 4000

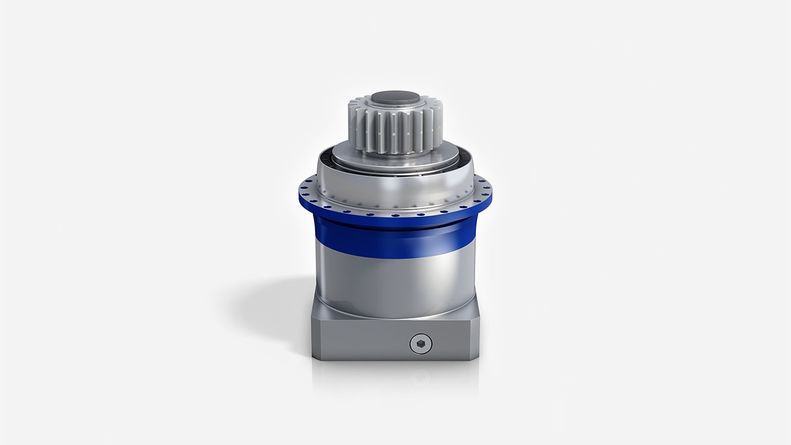

  • TP+ Planet Redüktör, Düz Dişli Pinyon ile

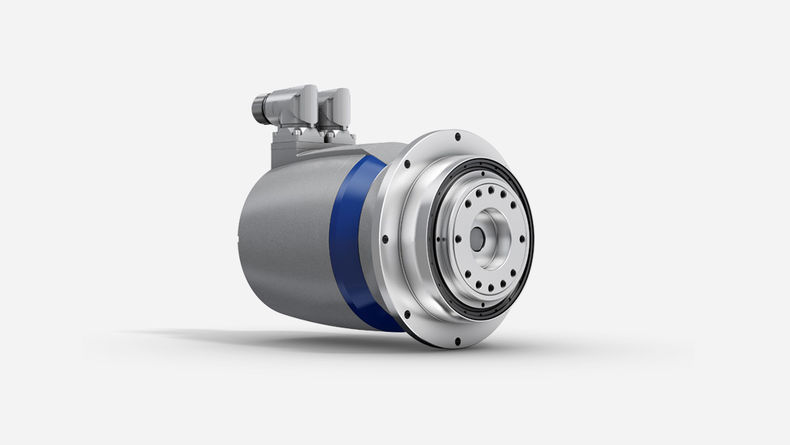

  • premo Advanced Line, TP+ Planet Redüktör ile

  • TP+ Planet Redüktör Motor Montajı

Çıkış flanşlı, yüksek performanslı ve kompakt bir üründür. Standart model, pozisyonlama hassasiyeti ve dinamik döngüsü yüksek çalışmalar gerçekleştirmek için en uygun özelliklere sahiptir. TP+ HIGH TORQUE, yüksek burulma rijitliği gerektiren yüksek hassasiyetli uygulamalarda kullanılır.

Downloads

Müşteriye Özel Çözümler

Size tahrik sisteminiz için tasarlanmış bir çözüm geliştirmekten memnuniyet duyarız.  Uzun yıllara dayanan deneyimimizden, çalışanlarımızın üstün yetkinliğinden ve kapsamlı hizmet ağımızdan faydalanın. Bizimle iletişime geçiniz.

İletişim Formu

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti. - Esentepe Mah. Milangaz Cad.<br/> Monumento Kartal A Blok No: 75A/124

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti.

Esentepe Mah. Milangaz Cad.
Monumento Kartal A Blok No: 75A/124

34870 Kartal / İstanbul

+90 216 709 21 23

+90 216 709 21 25

www.wittenstein.com.tr

  • Özellikler ve Kullanım
  • Teknik Veriler
  • Seçenekler
ÖzelliklerTP+
MF Versiyonu		TP+ HIGH TORQUE
MA versiyonu
Güç Yoğunluğu+++++

Pozisyonlama Hassasiyeti
(Örneğin ön yüklemeli tahrikler)

+++++
Dinamikliği Yüksek Uygulamalar
(Örneğin delta robot uygulamaları)		++++++
Burulma Rijitliği+++++
Yer Tasarrufu Sağlayan Tasarım+++++
Yüksek güvenlik gereksinimi
(Örneğin dikey eksenler)		+++++

Gövde büyüklüğüne göre ayrıntılı toplu bakış

  TP+
MF Versiyonu		TP+ HIGH TORQUE
MA Versiyonu
Tahvil c)i4 - 10022 - 302,5
Gövde Adedi 78

Maks. Diş Boşluğu c)

jt [arcmin]Standart
≤ 3		Standart
≤ 1
  Düşürülmüş
≤ 1		-
Burulma RijitliğiCt21 [Nm/arcmin]8 - 145042 - 5800
Maks. MomentT2α [NM]43 - 6808315 - 40000
Maks. Giriş Devrin1Max [rpm]3000 - 75003000 - 7500
Maks. Devrilme MomentiM2KMax110 - 8800400 - 71400

c) Referans gövde temel alınmıştır

 TP+
MF Versiyonu		TP+ HIGH TORQUE
MA Versiyonu
Çıkış Geometrisi
Flanş✓✓
Sistem Çıkışı✓✓
Giriş Geometrisi
Motor Montajı✓✓
Ayrı Versiyon✓
Model
Gıdaya Uygun Yağlama a) b)✓✓
Korozyona Dayanıklı a) b)✓✓
Optimize Atalet a)✓✓
Sistem çözümleri
Lineer Sistem (pinyon / kremayer)✓✓
Aktüatör✓✓
Aksesuarlar
(Diğer seçenekleri ürün sayfalarında bulabilirsiniz.)
Kaplin✓✓
Montaj Yardım Aparatı✓✓




a) Güç Azaltımı: Teknik veriler talep üzerine sunulur.

b) Lütfen WITTENSTEIN alpha ile iletişime geçiniz.
